Après le remplacement d’un moyeu de roue, le voyant ABS qui reste allumé ne signale pas toujours un capteur défectueux. Le problème vient souvent d’un élément périphérique lié au moyeu neuf lui-même : bague magnétique mal orientée, entrefer excessif ou contamination métallique sur la cible. Tester le capteur ABS dans ce contexte précis demande une méthode différente d’un diagnostic classique, parce que la pièce suspecte n’est pas celle qu’on croit.
Cible magnétique du moyeu neuf : le premier contrôle avant tout test électrique

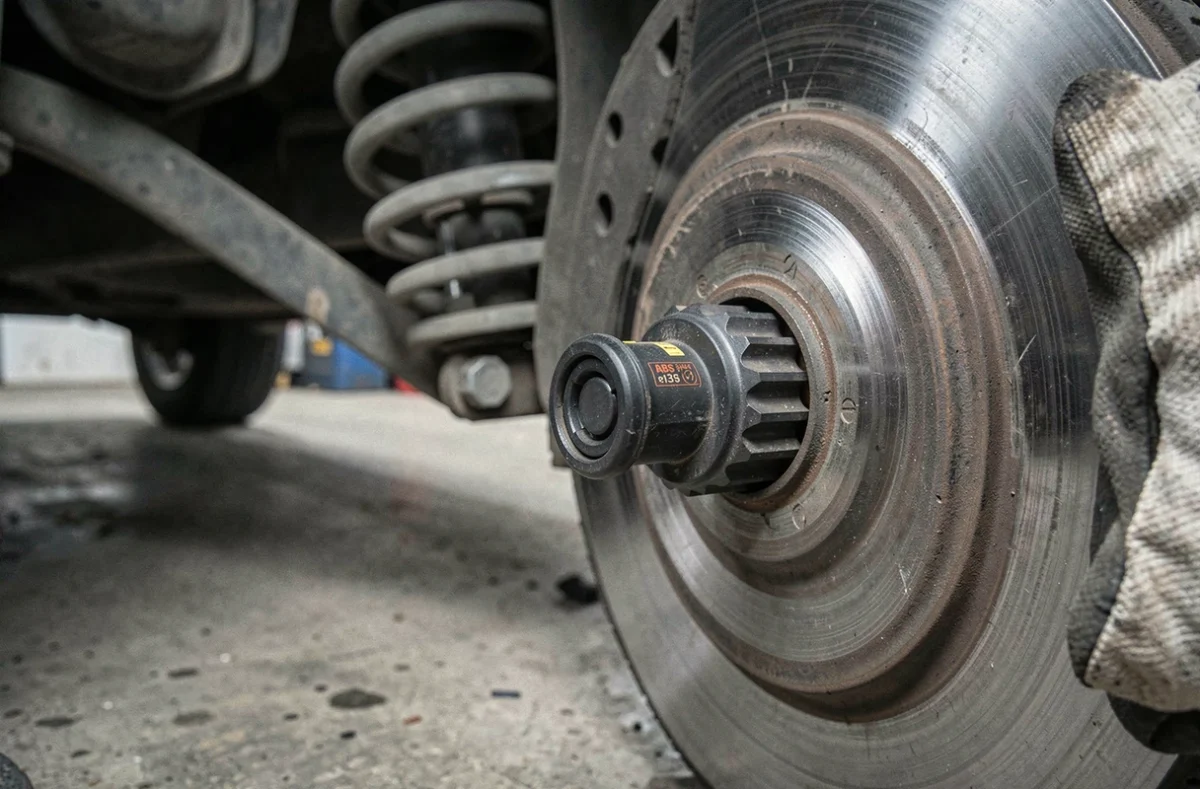

La majorité des faux diagnostics après remplacement de moyeu viennent de la bague magnétique (ou anneau ABS) intégrée au roulement. Sur les véhicules équipés de capteurs actifs, cette bague encode le signal de vitesse de roue. Si elle est montée à l’envers, le capteur ne lit rien ou génère un signal incohérent.
Lire également : Changer son permis de conduire après un déménagement : les étapes clés
Vérifiez d’abord que la face magnétique de l’anneau est orientée vers le capteur. Sur certains moyeux, un marquage discret (un point ou une flèche) indique le sens de montage. En l’absence de repère, approchez un petit objet métallique fin (trombone, aiguille) : la face active attire légèrement le métal.
Nettoyez ensuite la surface de la bague avec un chiffon non pelucheux. La limaille métallique issue du rodage du roulement neuf se colle sur la piste magnétique et brouille le signal. Ce nettoyage seul suffit parfois à éteindre le voyant.
A lire en complément : C’est quoi le bloc ABS ?
Entrefer capteur ABS et moyeu : valeurs et vérification
L’entrefer désigne la distance entre l’extrémité du capteur et la cible magnétique. Un moyeu neuf dont l’assise est imparfaite (bavure sur la fusée, rouille résiduelle, écrou de moyeu insuffisamment serré) peut créer un faux-rond qui fait varier cet entrefer en rotation.
Comment mesurer l’entrefer
Utilisez une cale d’épaisseur (jauge de type « feeler gauge ») glissée entre le nez du capteur et l’anneau ABS. La valeur acceptable varie selon le constructeur, mais un écart trop important par rapport à la roue opposée du même essieu signale un problème de montage, pas un capteur hors service.
| Point de contrôle | Cause fréquente après changement de moyeu | Conséquence sur le signal ABS |
|---|---|---|
| Entrefer excessif | Rouille ou bavure sur la fusée, écrou sous-serré | Signal faible ou absent à basse vitesse |
| Entrefer variable en rotation | Faux-rond du moyeu, mauvaise assise | Signal erratique, décrochages intermittents |
| Bague magnétique inversée | Erreur de montage du roulement | Aucun signal ou signal constant |
| Contamination métallique | Limaille de rodage sur la piste | Signal parasité, codes défaut sporadiques |
Un entrefer irrégulier mime exactement les symptômes d’un capteur défectueux. Avant de commander une pièce, faites tourner le moyeu à la main et observez si le signal varie de façon cyclique.
Test du capteur ABS au multimètre après remplacement du moyeu
Si les contrôles mécaniques précédents sont bons, passez au test électrique du capteur lui-même. La procédure diffère selon la technologie embarquée.
Capteur passif (inductif)
Débranchez le connecteur du capteur au niveau du passage de roue. Réglez le multimètre en mode ohmmètre. La résistance attendue se situe généralement entre 800 et 1 400 ohms selon les modèles. Une valeur hors plage ou une résistance infinie (circuit ouvert) indique un capteur hors service.
Passez ensuite en mode tension alternative (VAC). Faites tourner le moyeu à la main : le capteur passif génère une tension sinusoïdale proportionnelle à la vitesse de rotation. L’absence totale de tension confirme la panne.
Capteur actif (effet Hall ou magnétorésistif)
Ce type de capteur nécessite une alimentation pour fonctionner. Le test au multimètre seul ne suffit pas au diagnostic complet. Vous pouvez vérifier la continuité du câblage et l’absence de court-circuit vers la masse, mais le signal de sortie (signal carré) se lit de façon fiable uniquement avec un oscilloscope ou une valise de diagnostic.
- Vérifiez la tension d’alimentation au connecteur (côté faisceau véhicule) : elle doit correspondre à la tension de référence du calculateur, typiquement quelques volts
- Contrôlez la résistance du câblage entre le connecteur du capteur et celui du calculateur ABS pour exclure une coupure ou un court-circuit
- Inspectez visuellement le connecteur : la corrosion des broches après manipulation du moyeu est fréquente, surtout sur les véhicules exposés au sel de déneigement
Comparaison des vitesses de roue en live data : le diagnostic décisif
Le test le plus discriminant après un remplacement de moyeu consiste à lire les vitesses de roue en temps réel via une valise de diagnostic ou un outil OBD compatible ABS/ESP. Cette méthode surpasse le multimètre parce qu’elle montre le comportement du capteur en conditions réelles.
Branchez l’outil, accédez aux données en direct du module ABS et comparez les quatre vitesses de roue. Roulez à allure modérée en ligne droite. Les quatre valeurs doivent être quasi identiques. Une roue qui affiche zéro, décroche ou oscille désigne directement l’axe en cause.
En virage, la roue intérieure tourne naturellement moins vite que l’extérieure. L’écart anormal à surveiller est celui qui persiste en ligne droite ou qui apparaît de façon brusque.
Effacer les codes défaut après le test
Le calculateur ABS stocke les codes défaut apparus pendant la phase de montage (roue démontée, capteur débranché). Même si le capteur fonctionne correctement, le voyant ABS reste allumé tant que les codes ne sont pas effacés. Utilisez la valise pour lire puis supprimer les défauts mémorisés. Effectuez un essai routier : si le voyant ne revient pas, le système est opérationnel.
Le remplacement d’un moyeu de roue perturbe la chaîne de mesure ABS à plusieurs niveaux. Tester le capteur isolément au multimètre reste utile, mais ne couvre qu’une fraction du problème. La bague magnétique, l’entrefer et la lecture comparative en live data apportent les réponses que la simple mesure de résistance ne donne pas.
